FT234XD USB UART
Der FT234XD bildet die USB-zu-UART-Brücke.
Serielles Schnittstellenwerkzeug
Isolierter USB UART RS232 RS485 Adapter
Multiprotokoll-USB-Serielladapter mit 3,3V TTL-UART, RS232, RS485, Hardware-Isolation und mechanischem Betriebsartenschalter.
3,3V TTL-UART
Der Header führt GND, 3,3V, TX, RX, CTS und RTS heraus.
RS232-Schnittstelle
Ein MAX3232-Transceiver stellt RS232-Sende- und Empfangssignale bereit.
RS485-Schnittstelle
Der MAX13487E ermöglicht Halbduplex-RS485 über A und B.
Galvanische Trennung
Schnelle Optokoppler und ein isolierter DC/DC trennen die Feldseite.
Schutzbeschaltung
Der RS485-Bereich enthält einen Transientenschutz.
Moduswahl
Ein Schiebeschalter wählt den gewünschten seriellen Betriebsmodus.
Offene Designdateien
Das Repository enthält editierbare OrCAD- und Allegro-Quelldateien.
Serielles Schnittstellenwerkzeug

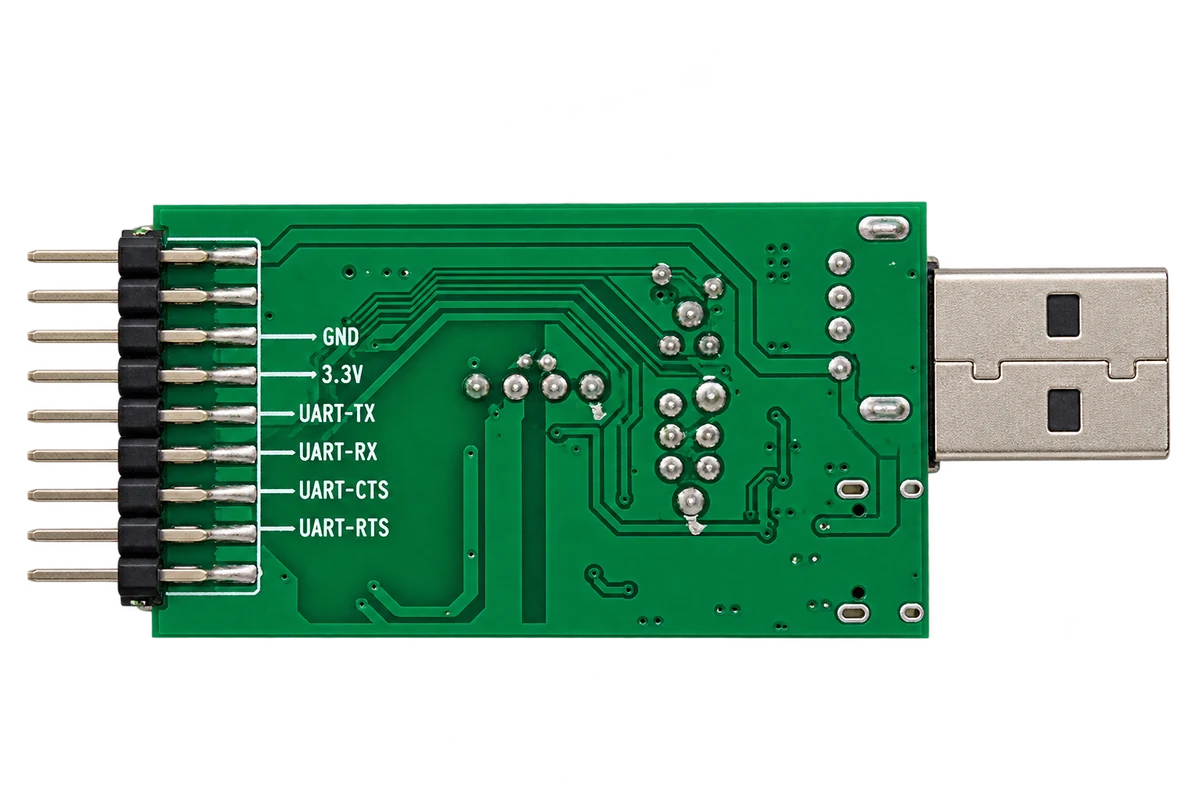

Vorder- und Rückseite des bestückten Serielladapters
